Şaft hizalaması dial göstergesi ile

Dial Göstergesi ile Millere Hizalama Türleri

Dial göstergesi ile mil hizalaması, dönen millere sahip makinelerde önemli bir işlemdir. Bu hizalama, makinenin optimal performansını sağlar, ekipman ömrünü uzatır ve planlanmamış duraklamaları en aza indirir. Bu amaç için çeşitli yöntemler ve araçlar bulunmaktadır, ancak dial göstergesi yöntemi hassasiyeti ve güvenilirliği ile öne çıkmaktadır. Dial göstergesi ile mil hizalaması, iki ana türü içerir:

• Yatay hizalama: Yatay mil hizalaması, pompalar, kompresörler ve elektrik motorları gibi makinelere ait yatay milleri hizalamak için kullanılan bir yöntemdir. Bu durumda, miller yere paralel bir şekilde yerleştirilir. Yatay milleri hizalarken aşağıdakiler dikkate alınır:

1. İki mil bağlantısı arasındaki boşluk eşit olmalıdır. Bu, boşluğun her iki ucu için aynı olması gerektiği anlamına gelir. Dial göstergesi, her iki uçtaki boşluğu ölçer ve herhangi bir varyasyon varsa, boşluk eşit olana kadar miller ayarlanır.

2. Bağlantı yüzeyleri paralel olmalıdır. Bu, bağlantıların millere bağlandığı iki yüzeyin düz ve aynı açıda olması gerektiği anlamına gelir. Dial göstergesi, iki yüzey arasındaki mesafeyi üç noktada ölçer: dış kenar, orta ve iç kenar. Paralellikten herhangi bir sapma varsa, miller, bağlantı yüzeyleri paralel olana kadar ayarlanır.

3. Hizalama belirlenen toleranslar içinde olmalıdır. Bu, boşluk ve paralellik ölçümlerinin üreticinin spesifikasyon gerekliliklerini karşılaması gerektiği anlamına gelir. Dial göstergesi hassas ölçümler sağlar ve hizalama toleransların dışındaysa, miller gerekli şekilde ayarlanır.

• Dikey hizalama: Dikey mil hizalaması, rüzgar türbinleri ve dikey pompalar gibi dikey millere sahip makineler için gereklidir. Dikey hizalamada, miller üstten aşağıya doğru düz bir hat boyunca hizalanır. Dikey milleri hizalarken aşağıdakiler dikkate alınır:

1. Miller, dikey merkez hattı boyunca hizalanmalıdır. Bu, iki milin üstten aşağıya birbirine paralel olması gerektiği anlamına gelir. Dial göstergesi, iki mil bağlantısı arasındaki mesafeyi üç noktada ölçer: ön, arka ve orta. Dikey hizalamadan herhangi bir sapma varsa, miller birbirine paralel olana kadar ayarlanır.

2. Millerin açıları aynı olmalıdır. Bu, iki millerin yer yüzeyine göre aynı açıda olmaları gerektiği anlamına gelir. Dial göstergesi, iki milin açılarını bir referans hattına göre ölçer. Açılarda herhangi bir farklılık varsa, miller aynı açıya gelene kadar ayarlanır.

3. Hizalama belirtilen toleranslara uygun olmalıdır. Bu, dikey hizalamanın ve açısal ölçümlerin üreticinin belirlediği sınırlar içinde olması gerektiği anlamına gelir. Dial göstergesi doğru ölçümler sağlar ve eğer hizalama dikey değilse veya açıları aynı değilse, miller gerekli şekilde ayarlanır.

Dial Göstergesi ile Mil Hizalamasının Spesifikasyonları ve Bakımı

Miller, dönen ekipmanın kritik bileşenleridir. Bununla birlikte, hizalamanın yanlış olması, bu millerle birlikte meydana gelebilecek en yaygın sorunlardan biridir ve zamanla çözülmediğinde ekipmana ciddi zararlar verebilir. Bu nedenle, bu millerin hizalamasını düzenli olarak kontrol etmek ve potansiyel zararı önlemek için uygun bir şekilde hizalandıklarından emin olmak önemlidir.

Peki, bir dial göstergesi kullanarak millerin hizalamasını nasıl kontrol edebilirsiniz? Dial göstergesi ile mil hizalamasını kontrol etmek aşağıdaki adımları içerir:

• Ayarlama

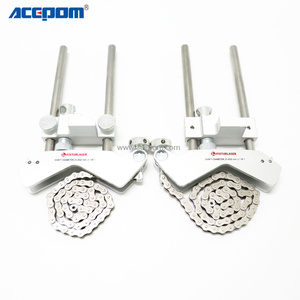

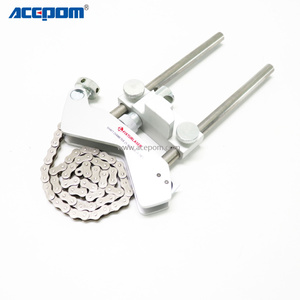

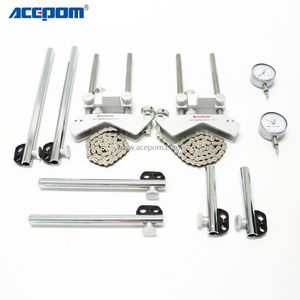

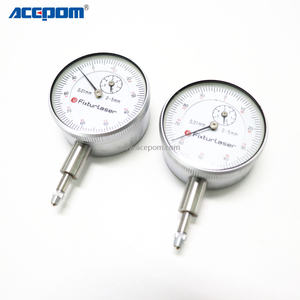

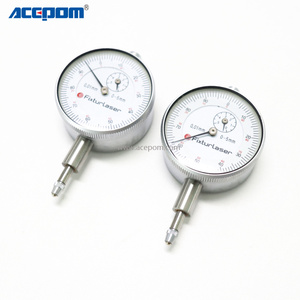

  Dial göstergesini makinenin stabil bir parçasına yerleştirerek başlayın, ölçüm sırasında hareket etmeyeceğinden emin olun. Dial göstergesi, milin ucunu ölçerek hizalamanın ne kadar değiştiğini gösterecektir. Daha sonra, mil döndürülecek ve dial göstergesinin okumaları gözlemlenecektir. Bu, milin hizalamasının ne durumda olduğunu net bir şekilde gösterecektir.

• Ölçüm

  Dial göstergesi ile mil hizalamasını ölçerken iki tür ölçüm alınır:

  Uç Boşluğu (iç-dış): Bu, mil dönerken ne kadar içeri ve dışarı hareket ettiğini göstermek için alınan ölçümdür. Bu durumda, teknisyen dial göstergesini milin ucuna yerleştirir ve ardından milin itme ve çekme işlemini yapar. Dial göstergesindeki okuma, milin içeri ve dışarı hareket ettiği miktarı gösterecektir. Bu ölçüm kritiktir çünkü milin yerleşiminde çok gevşek ya da çok sıkı olmadığını sağlamaya yardımcı olur, bu da sorunlara neden olabilir.

  Açı: Bu, milin makinenin konutuna göre hangi açıyla konumlandığını gösteren ölçümdür. Bu durumda, teknisyen dial göstergesini milin yanına yerleştirir ve ardından mil döndürülür. Dial göstergesindeki okuma, milin açısının ne kadar değiştiğini gösterecektir. Bu ölçüm de kritiktir çünkü milin hizalamadan çok uzak olmamasını dolayısıyla rulmanların veya diğer bileşenlerin dengesiz aşınmasına neden olabilecek bir durumun önüne geçmeyi sağlar.

Dial göstergesi ile mil hizalaması yaparken hem uç boşluğu hem de açısallık ölçümünü almak önemlidir. Bu ölçümler, milin hizalaması hakkında kapsamlı bir resim sunar ve potansiyel sorunları ciddi hale gelmeden önce tanımlamaya yardımcı olur.

Ölçümler alındıktan sonra, teknisyen bunları üretici spesifikasyonları ile karşılaştırır. Eğer milin hizalaması spesifikasyona uygun değilse, ayarlamalar yapılır.

Doğru mil hizalamasını korumak, dönen ekipmanın optimal performansı ve uzun ömürlülüğü için çok önemlidir. İşte mil hizalamasını korumak için bazı ipuçları:

• Düzenli kontroller: Mil hizalamasını düzenli aralıklarla kontrol etmek önemlidir. Bu, herhangi bir hizalama bozukluğunu erken tespit etmeye ve bu bozukluklar ekipmana zarar vermeden düzeltmeye yardımcı olur.
• Doğru aletleri kullanın: Mil hizalaması için doğru aletleri kullanmak çok önemlidir. Dial göstergeleri, lazer hizalama araçları ve akıllı telefon tabanlı uygulamalar, mil hizalamasını kontrol etmek için harika araçlardır.
• Üretici talimatlarına uyun: Bir mili hizalarken üreticinin talimatlarını izlemek önemlidir. Bu, doğru prosedürün takip edilmesini ve milin düzgün bir şekilde hizalanmasını sağlar.
• Bakım sonrası hizalamayı kontrol edin: Dönen ekipmanda herhangi bir bakım çalışmasından sonra, mil hizalamasını kontrol etmek önemlidir. Bu, bakım çalışmasından sonra milin hala hizalandığından emin olur.
• Personeli eğitin: Dönen ekipmanın bakımını yapacak personelin mil hizalama prosedürleri konusunda eğitilmesi önemlidir. Bu, sağlıklı bir şekilde mil hizalaması yapmaları için doğru becerilere sahip kişilerin bulunmasını sağlar.

Dial Göstergesi ile Mil Hizalamasını Nasıl Seçilir

Dial göstergesi ile doğru mil hizalaması seçmek zor bir iş olabilir. İşte doğru seçimi yapmak için bazı ipuçları:

• Millerin ve dial göstergesinin boyutunu dikkate alın: Dial göstergesinin mil boyutuna ve ölçüm için mevcut alana uygun olduğundan emin olun. Bazı miller, doğru ölçüm için daha küçük bir dial göstergesi veya uzatılabilir bir prob gerektirebilir.
• Ölçüm aralığı ve doğruluk: Beklenen hizalama hatası için uygun bir ölçüm aralığına sahip bir dial göstergesi arayın. Ayrıca, yüksek bir doğruluk seviyesine sahip bir gösterge daha hassas ölçümler sağlayarak daha doğru bir hizalama elde edilmesine yardımcı olacaktır.
• Farklı dial göstergelerinin özelliklerini karşılaştırın: Bazı dial göstergeleri, yerleşik bir ölçüm aralığını ayarlama özelliği ile gelirken, diğerleri artırılmış okuma için büyüteç lensine sahip olabilir. Ölçüm aralığı ayarlama özelliğine sahip bir model, kullanıcıların ölçümü yapılan spesifik hizalama hatasına uygun olarak göstergeleri ayarlamalarını sağlar. Aynı zamanda, büyüteç lensi ölçümlerin daha kolay okunmasını sağlar.
• Kullanım kolaylığını göz önünde bulundurun: Kurulumu ve okunması kolay bir mil hizalama dial göstergesi seçin. Kolay kullanımlı bir dial göstergesi, doğru ölçümler almak için işleri kolaylaştıracaktır.
• Göstergenin dayanıklılığını dikkate alın: Dayanıklı malzemeden yapılmış bir mil hizalama dial göstergesi arayın. Bu, göstergenin atölye veya saha ortamına dayanıklılığını sağlayarak daha uzun bir ömür ve azalan yedek parça maliyetleri sağlar.
• Maliyet: Diğer ürünlerde olduğu gibi, dial göstergesi ile mil hizalaması da farklı markalarda bulunmakta ve her birinin kendine özgü fiyatları bulunmaktadır. Düşük fiyatlı modellere yönelmek cazip olabilir, ancak bütçenize uygun ancak kaliteli özellikler sunanları seçmek daha iyi olacaktır.

DIY Yöntemi ile Dial Göstergesi ile Mil Hizalamasını Nasıl Değiştirirsiniz

Dial göstergesi ile mil hizalamasını kendiniz yapmak ve değiştirmek için aşağıdaki adımlar izlenebilir:

• Hazırlık

  Makineyi kapatın ve hizalama sürecini anlamak için kullanım kılavuzunu okuyun. Dial göstergesini, hizalama aletlerini ve diğer gerekli malzemeleri toplayın.

• Dial Göstergesini Takma

  Dial göstergesini makinenin stabil bir parçasına yerleştirin. Milin radial ve eksenel boyutlarını ölçebilecek şekilde konumlandırın. Göstergenin ucu, ölçüm yapılacak yüzeye temas etmelidir.

• Başlangıç Ölçümü

  Mili hafifçe döndürün ve dial göstergesinin ibresinin nasıl hareket ettiğine dikkat edin. Okumaları not edin. Bu, milin hizalanıp hizalanmadığını gösterir.

• Ayarlar

  Eğer başlangıç ölçümü hizalama hatası gösteriyorsa, yatak muhafazalarının veya makinenin temellerinin konumunu ayarlayın. Gerekli hizalama sağlanana kadar hizalamayı kontrol edin.

• Son Kontrol

  Hizalama tamamlandığında, makinede bir test yapın. Test sırasında dial göstergesini izleyerek hizalamanın korunup korunmadığını kontrol edin.

SSS

S1: Dial göstergesi ile mil hizalamasında doğru ölçümler nasıl sağlanır?

C1: Doğru ölçümler sağlamak için, dial göstergesinin doğru bir şekilde kalibre edildiğinden ve monte edildiğinden emin olun. Göstergenin sağlam bir şekilde yerinde olduğu için stabil okumalar vermesi gerekir. Ayrıca, göstergenin ucu ölçülen yüzeyle sürekli temasta olmalıdır. Farklı açılardan birden fazla okuma almak da doğruluğu ve güvenilirliği sağlamada iyi bir uygulamadır.

S2: Dial göstergesi ile mil hizalaması her türlü mil üzerinde mi yapılabilir?

C2: Evet, dial göstergesi kullanarak mil hizalaması çeşitli türde miller üzerinde yapılabilir. Ancak, spesifik kurulum ve ölçüm teknikleri, milin boyutuna, tasarımına ve yönlendirilmesine bağlı olarak değişebilir. Standart olmayan milleri hizalarken her zaman üretici talimatlarına veya bir uzmanın tavsiyesine danışmak önemlidir.

S3: Dial göstergesi ile mil hizalaması sırasında kaçınılması gereken yaygın hatalar nelerdir?

C3: Kaçınılması gereken bazı yaygın hatalar, dial göstergesinin yanlış bir şekilde monte edilmesi ve yanlış okumalar alınmasına neden olması, gösterge ucu ile ölçülen yüzey arasında yetersiz temas sağlanması, birden fazla okuma almamak ve sistematik bir ölçüm yaklaşımını izlememektir. Ayrıca, titreşimler veya sıcaklık değişiklikleri gibi çevresel faktörleri dikkate almamak, hizalama doğruluğunu etkileyebilir.

S4: Dial göstergesi ile mil hizalama prosedürleri sırasında herhangi bir bakım gereksinimi var mı?

C4: Evet, dial göstergesi ile doğru ölçümler almak için bakım yapmak temel bir gerekliliktir. Göstergenin temiz ve işlevselliğini etkileyebilecek toz veya kalıntılardan arındırılmış olması gerekir. Düzenli olarak kalibrasyonunu kontrol etmek, hassas okumalar sağlamak için önemlidir. Ayrıca, zamanla performansını etkileyebilecek aşırı sıcaklıklar veya aşırı titreşim gibi sert çevresel koşullardan koruyun.

S5: Dial göstergesi ile mil hizalaması ne sıklıkla yapılmalıdır?

C5: Dial göstergesi ile mil hizalamasının sıklığı, işletim koşullarına, hizalanan makinelerin kritik önemine ve mevcut bakım programına bağlıdır. Genel olarak, önemli bakım faaliyetlerinden, ekipman kurulumlarından veya yüksek hassasiyetli uygulamalarda periyodik olarak hizalama kontrollerinin yapılması önerilir. Düzenli izleme, hizalama sorunlarını erken tespit etmeye yardımcı olur ve olası makine arızalarını önler.
