PCB üretim makinesi

PCB Üretim Makineleri Türleri

Bir PCB üretim makinesi, üreticilerin PCB'leri seri üretimde kullanabilmeleri için olmazsa olmaz bir ekipmandır. Piyasada her biri farklı üretim ihtiyaçlarını karşılayan benzersiz özelliklere sahip çeşitli makine türleri mevcuttur.

• Lazer kazıma makineleri

  Lazer kazıma makineleri genellikle küçük ölçekli, yüksek hassasiyetli PCB üretimi için kullanılır. Bu makineler, kimyasallar kullanmadan bakır kaplı lamine üzerine devre tasarımlarını kazımak için lazer kullanır. CO2, fiber veya UV lazer makineleri gibi çeşitli lazer kazıma makineleri mevcuttur ve her birinin yüksek verimliliği ve doğruluğu vardır. Bu makinelerin bir avantajı da çevresel etkilerinin düşük olmasıdır. Üreticiler bunları hızlı prototipleme, hassas kazıma veya mevcut PCB tasarımlarında değişiklik yapmak için kullanabilirler.

• Lazer delme makineleri

  Lazer delme makineleri, PCB'deki bileşenlerin yerleştirileceği küçük delikleri veya viyaları oluşturmak için kullanılır. Bu makineler, lazer kullanarak doğrudan PCB malzemesine delikler açar. Tam çaplı, yüksek hassasiyetli delikler açabilirler. Hassasiyetleri, katmanlar arasında daha iyi iletkenlik ve küçük delik boyutlarına sahip karmaşık tasarımlar oluşturma yeteneği sağlar. Lazer delme makinelerinin kullanımı kimyasal kullanımını ortadan kaldırır, bu da onları daha çevre dostu bir seçenek haline getirir.

• Lazer makine kombinasyonu

  Bu tür makine, lazer kazıma ve delme işlevlerini tek bir cihazda birleştirir. Bu, üretim sürecinin daha akıcı hale getirilmesine yardımcı olur. Ayrıca hassasiyeti ve verimliliği artırır. Tek bir makinede işlevlerin birleştirilmesi, daha hızlı teslimat sürelerine olanak tanır. Karmaşık tasarımlara sahip PCB'ler üretmek için idealdir. Bu kombo makineler, ayrı kazıma ve delme makinelerine göre yerden tasarruf sağlayan alternatiflerdir.

• Elektro-çöktürme makineleri

  Elektro-çöktürme makineleri, PCB'lere bakır çöktürmek için kullanılır. Bu, PCB'nin bir elektro-çöktürme banyosuna daldırılmasıyla gerçekleştirilir. PCB üzerine bakır çöktürülür ve gerekli devre oluşturulur. Bu makineler, bakır çöktürme üzerinde yüksek seviyede kontrol ve tekdüzelik sunar. Çok katmanlı ve yüksek güvenilirlikli PCB'lerin kullanımını desteklerler. Elektro-çöktürme makineleri, üretim verimliliğini artırır ve ayrıca bakır çöktürme işleminde malzeme israfını azaltmaya yardımcı olur.

• Delme makineleri

  PCB'ler için delme makineleri lazer tabanlı değil, mekanik veya robotik sistemlerdir. Bu makineler, daha büyük delikler veya daha geleneksel delme yöntemleri gerektiren PCB'ler için kullanılır. Standart delik boyutları ve miktarları için daha uygun maliyetli bir çözüm sunarlar. Delme makineleri ayrıca müşterinin ihtiyaçlarına göre özel olarak yapılandırılabilir.

• Yönlendirme makineleri

  Bu tür makine, bir PCB'nin dış hatlarını ve iç yollarını yönlendirir. İstenilen şekli oluşturur ve ayrıca gerekli bakır izlerini döşer. Yönlendirme makinesi, düşük-orta hacimli üretim için esneklik sunar. PCB tasarımında değişiklik veya ayarlamalar için yararlıdır. Bu makineler, yüksek hacim gerektirmeyen, ancak yine de bir miktar özelleştirme gerektiren üretim çalışmaları için daha uygun maliyetli bir çözüm olabilir.

PCB üretim makinelerinin özellikleri ve bakımı

Bir PCB üretim makinesinin özellikleri, tipine, modeline ve markasına bağlı olarak değişir. Ancak, temel ve temel özelliklere genel bir bakış sunulmaktadır.

• PCB genişliği: PCB üretim makinesinin genişliği, kartın genişliğine uyum sağlamak için ayarlanabilir. Örneğin, küçük/mini masaüstü boyutlu PCB üreticileri, ortalama yaklaşık 300 mm-600 mm genişliğe sahiptir. Öte yandan, lazer kesiciler gibi büyük ölçekli makinelerin genişliği yaklaşık 1000 mm veya daha fazladır.
• Vakum Pompası: Genellikle 2.5CFM ve 4CFM olmak üzere iki yaygın özelliğe sahiptir. 4CFM, 2.5CFM'den daha güçlüdür ve karmaşık ve daha büyük bileşenleri sökmek için uygundur.
• Uygun Kart Boyutları: Farklı PCB üretim makineleri çeşitli PCB boyutlarına uyum sağlayabilir. PCB kazıma makinesi ve PCB freze makinesi gibi masaüstü PCB makineleri, yaklaşık 10 x 8 inç veya daha küçük PCB boyutlarını işleyebilir. Öte yandan, lazer kesim makinesi gibi büyük üretim makineleri, 1000 mm veya daha fazla gibi daha geniş kart boyutlarını işleyebilir.
• Freze bıçakları: Freze makinelerinin, PCB'leri kesmek, şekillendirmek ve oluşturmak için farklı bıçakları vardır. Bazı freze bıçakları arasında V şeklindeki kesici, düz freze ve oyma frezesi bulunur.
• PCB yazılım kontrolü: Modern PCB üretim makinelerinin çoğu, profesyonellerin farklı PCB düzenleri oluşturması için bilgisayar destekli tasarım (CAD) yazılımına sahiptir. CAD, Windows işletim sistemleriyle çalışır ve sürümlerinden bazıları EasyEDA, Altium PCB CAD, DipTrace ve Kicad'ı içerir.
• Güç gereksinimi: Çoğu PCB üretim makinesinin voltaj gereksinimi 110V-240V arasındadır. Ek olarak, bazı makineler elektrik kullanırken, diğerleri hava basıncı kullanır.

Bakım ipuçları

PCB üretim makineleri için bakım gereksinimleri, tipe, modele ve tasarıma bağlı olarak değişir. Makinenin optimum durumda kalması için kullanıcılara yönelik birkaç genel bakım ipucu şunlardır.

• Düzenli temizlik: Kullanıcılar, makine için düzenli bir temizlik programı geliştirmelidir. Program, makinenin moloz, toz ve kimyasal kalıntılardan arındırılmış olmasını sağlayacaktır. Bunu başarmak için, kullanıcılar PCB'ler için uygun sıkıştırılmış hava, fırça veya vakum kullanabilirler.
• Yağlama: PCB üretim makinesinin hareketli parçalarını yağlayarak sürtünmeyi azaltın ve aşınmayı en aza indirin. Kullanıcıların düzenli olarak yağlaması gereken parçalar arasında raylar, kılavuz çubukları ve yataklar bulunur. Operatör, makinenin üreticisi tarafından önerilen yağ veya yağlayıcı türünü kullanmalıdır.
• Planlı bakım: Bazı PCB üretim makinelerinde zamanla aşınan hassas veya hareketli parçalar bulunur. Bunlar arasında freze kafaları ve kesme bıçakları bulunur. Alıcılar, rutin kontroller ve parça değiştirmeyi içeren bir bakım programı oluşturabilir.
• Operatör eğitimi: Eğitim, makinenin doğru şekilde bakımı konusunda yetenek kazandırır. Örneğin, operatör PCB yapım işlemi sırasında doğru parametreleri nasıl ayarlayacağını anlayacaktır. Bu, yanlış ayarlar nedeniyle makineye gereksiz yük binmesini önler.

PCB üretim makinesinin kullanıldığı senaryolar

Bir PCB üretim makinesi, çeşitli senaryolarda kullanışlıdır. İşte bazı yaygın olanları.

• Endüstriyel Otomasyon

  Bir montaj makinesi, kontrol cihazlarında ve sensör sistemlerinde kullanılan PCB'ler üretmek için çok önemlidir. Bu tür PCB'ler genellikle üretim ekipmanlarına yerleştirilir. Bir PCB üretim makinesi, robotik kollar, konveyör bantları ve endüstriyel otomasyon makineleri için bu tür kartları oluşturmaya yardımcı olur.

• Tüketici Elektroniği

  Kompakt bir PCB üretim makinesi, akıllı telefonlar, tabletler ve giyilebilir cihazlar gibi küçük elektronik cihazların üretiminde yardımcı olabilir. Bu cihazlar, karmaşık tasarımlara sahip çok katmanlı PCB'ler gerektirir. Küçük veya masaüstü ölçekli bir makine, bu tür cihazlar tarafından talep edilen PCB'leri yapmak için mükemmeldir.

• Tıbbi Cihazlar

  Monitörler, görüntüleme sistemleri ve tanı ekipmanları gibi tıbbi elektronik cihazlar, PCB'ler kullanır. Bir PCB üretim makinesi, bu cihazlar için gereken karmaşık PCB'leri oluşturmaya yardımcı olur. Makineler, sağlık hizmeti uzmanlarının sağlık hizmetlerini iyileştirmesine yardımcı olur.

• Eğitim Amaçları

  Ucuz bir PCB üretim cihazı, elektronik dersleri için idealdir. Öğrenciler, elektronik bileşenleri ve devreleri anlamak için basit PCB'ler oluşturabilirler. Düşük maliyetli üniteler, öğrencilerin kendi elektronik projelerini prototiplemelerine ve tasarlamalarına olanak tanır.

• Hızlı Prototipleme

  Tasarımcıların yeni bir elektronik ürünün hızlı bir prototipini oluşturmaları gerektiğinde, bir PCB prototipleme makinesi idealdir. Cihaz, prototip PCB'yi hızlı bir şekilde üretir. Bu, hızlı ürün testini, tasarım yinelemesini ve doğrulamasını sağlar.

• Savunma ve Havacılık

  Üst düzey üretim makineleri, savunma ve havacılık endüstrileri için PCB üretir. Bu tür makineler, sert-esnek ve yüksek frekanslı PCB'ler üretebilir. Bu tipler, askeri teçhizatlarda ve uzay araçlarında yaygındır. Zorlu ortamlarda güvenilir performans için yüksek hassasiyetli malzemelerle çalışırlar ve doğru hizalama sağlarlar.

PCB üretim makineleri nasıl seçilir

Aşağıdaki ipuçları, işletme alıcılarının belirli ihtiyaçları için uygun PCB üretim ekipmanını seçmelerine yardımcı olacaktır.

• Gereksinim analizi

  Öncelikle, alıcıların PCB üretim makinelerinde ihtiyaç duydukları özellikler, yetenekler ve teknik özellikleri analiz ederek gereksinimleri tanımlamak çok önemlidir. Alıcılar, üretmeyi planladıkları PCB türlerini (standart PCB'ler, çok katmanlı PCB'ler, esnek PCB'ler vb.), çalışmayı planladıkları maksimum kart boyutunu ve kalınlığını, tasarımların karmaşıklığını, istenen üretim hacmini ve uymaları gereken özel kalite standartlarını veya sertifikaları göz önünde bulundurmalıdır. Gereksinimlerini başlangıçta net bir şekilde belirleyerek, alıcılar amaçlanan kullanımla uyumlu makineleri değerlendirebilir ve PCB üretim ihtiyaçları için geçerli olmayan gereksiz özelliklere sahip makineleri elenebilirler.

• Üretim hacmi

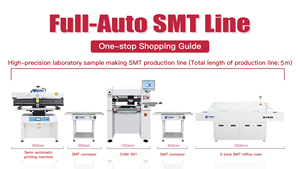

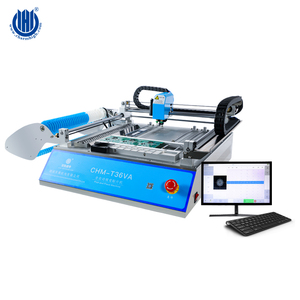

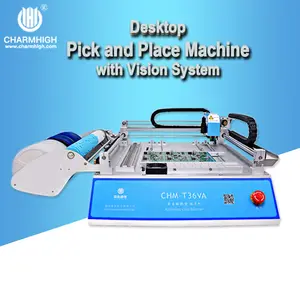

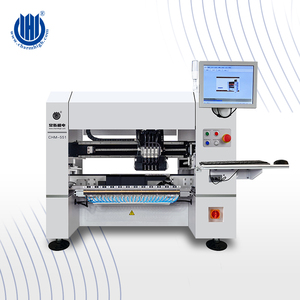

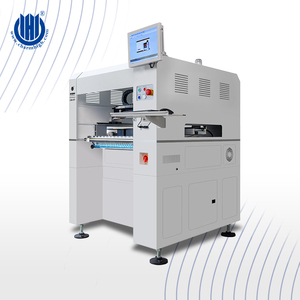

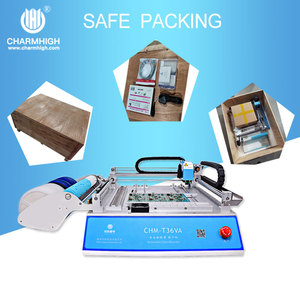

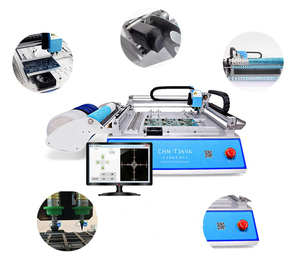

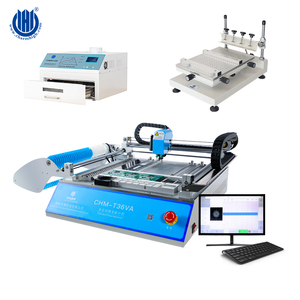

  Alıcıların PCB üretim hacmi, üretim makineleri türlerini önemli ölçüde etkileyecektir. Düşük hacimli üretim veya prototipleme için, masaüstü yerleştirme makinesi gibi manuel veya yarı otomatik bir PCB üretim makinesi daha uygun maliyetli olabilir. Buna karşılık, yüksek hacimli üretim, verimlilik, otomasyon ve hızı gerektirir, bu da başlangıç maliyetleri daha yüksek olmasına rağmen, seri yerleştirme makineleri ve reflow fırınları gibi tamamen otomatikleştirilmiş, endüstriyel sınıf makineleri daha uygun hale getirir.

• Alan kısıtlamaları ve iş akışı entegrasyonu

  Alıcının üretim tesisinin fiziksel boyutu ve düzeni de PCB üretim makinelerinin seçimini etkiler. Alıcılar, mevcut zemin alanını ve seçilen makinelerin mevcut üretim iş akışına ne kadar iyi entegre olacağını göz önünde bulundurmalıdır. Seçilen makinelerin boyutlarının, depolama kapasitesinin ve otomasyon seviyesinin üretim hattına uygun olduğundan emin olmak, kurulum ve kurulum sırasında verimliliği en üst düzeye çıkarır ve aksama süresini en aza indirir.

• Bütçe hususları

  Bir bütçe aralığı, alıcıların seçeneklerini daraltmalarına yardımcı olan başka bir önemli faktördür. Bütçeyi, alıcının makinede ihtiyaç duyduğu özellikler ve yeteneklerle dengelemek çok önemlidir. Bazıları ilk başta daha uygun fiyatlı olabilirken, uzun vadeli yatırım potansiyelini ve bakım, işletme giderleri ve enerji verimliliği dahil olmak üzere sahip olma maliyetini göz önünde bulundurmak çok önemlidir.

PCB üretim makinesi SSS

S1: PCB üretim teknolojisindeki trendler nelerdir?

C1: PCB makine üretim teknolojilerindeki trendler arasında sürdürülebilir FR4 malzemelerin geliştirilmesi, AI entegre PCB düzenleme yazılımı, öngörücü bakım için büyük veri analizi, montaj ve üretim hatlarında otomasyon ve gelişmiş hibrit ve çok katmanlı PCB üretim makineleri yer almaktadır.

S2: PCB üretim makinelerinin kullanılmasının faydaları nelerdir?

C2: Bir PCB üretim makinesinin kullanılmasının faydaları arasında daha yüksek verimlilik, manuel çabanın ve işçilik maliyetlerinin azaltılması, doğruluk ve tutarlılığın artması, daha yüksek kaliteli ürünler, farklı PCB türleri üretme esnekliği, daha hızlı teslimat süresi ve üretim yönetiminin iyileştirilmesi yer almaktadır.

S3: PCB üretim makinelerinin geleceği nedir?

C3: PCB üretim makinelerinin geleceği, AI ve otomasyon, özelleştirilmiş çözümler, akıllı fabrikalar ve endüstri 4.0'ın yanı sıra sıfır atık ve yeşil üretim gibi sürdürülebilir üretim uygulamaları gibi yenilikleri içerir.
