Doğrusal konumlandırıcı sensörü

Yer Değiştirme Doğrusal Konum Sensörü Türleri

Bir yer değiştirme doğrusal konum sensörü, belirli bir yönde bir nesnenin uzunluğunda veya mesafesindeki doğrusal değişimi ölçmek için kullanılan bir cihazdır. Doğrusal yer değiştirme sensörleri, her biri farklı uygulamalar için uygun olan çeşitli tasarımlarda ve çalışma prensiplerinde mevcuttur.

• Potansiyometrik Sensörler

Potansiyometrik sensörler, bir direnç elemanı üzerindeki bir silecin hareket ettirilmesiyle çalışır. Nesnenin konumu değiştiğinde, sileç dirençli yolda hareket eder ve bu da dirençte bir değişikliğe neden olur. Bu değişiklik daha sonra karşılık gelen doğrusal yer değiştirme ölçümüne dönüştürülür.

• LVDT Sensörleri

LVDT'nin (Doğrusal Değişken Diferansiyel Transformatör) yapısı, birincil ve ikincil bobinleri içerir. Ek olarak, bobinlerin içinde hareketli bir manyetik çekirdek bulunur. Birincil bobine alternatif bir akım uygulanır ve bu da ikincil bobinleri etkileyen bir manyetik alan oluşturur. Çekirdek bobinlerin içinde hareket ettikçe, bobinlerin konumu doğrusal olarak değişir. Bu, ikincil bobinlerde elektromanyetik voltajda bir değişime yol açar. Voltaj değişimi daha sonra ölçülür ve doğrusal yer değiştirme olarak yorumlanır.

• Optik Sensörler

Optik sensörler, konumu ölçmek için ışık ve elektronik bileşenleri kullanarak işlev görür. Örneğin LED gibi belirli bir ışık kaynağı, kodlanmış bir ölçeğe düşen bir ışık demeti yayar. Kodlanmış ölçek, optik bir alıcıyla hizalanan farklı desenleri veya katmanları içerir. Desenler alıcının yanından geçerken, ışık sinyalinde bir değişiklik meydana gelir. Bu, doğrusal yer değiştirmeye karşılık gelen elektronik sinyallerde bir değişikliğe yol açar. Optik sensörlerin mükemmel performans ve yüksek çözünürlük sunduğu bilinmektedir.

• Hall Etkisi Sensörleri

Hall Etkisi Sensörleri, Hall Etkisi fenomenine dayanarak çalışır. Genellikle fenomen, bir manyetik alana tepki olarak bir elektrik akımının dik hareketini açıklar. Hall Etkisi Sensörleri, bir manyetik alan sensöre göre belirli bir yönde hareket ettiğinde meydana gelen doğrusal yer değiştirmeleri tespit etmek ve ölçmek için kullanılır.

Hall Etkisi Sensörleri, temas gerektirmeyen ölçümler gerektiren uygulamalarda kullanılmak için tercih edilir. Bu, yüksek çözünürlük ve mükemmel performans sunmanın yanı sıra. Geleneksel temas tabanlı sensörlerin etkili bir şekilde çalışamadığı zorlu ortamlarda kullanıma uygundurlar.

Yer Değiştirme Doğrusal Konum Sensörlerinin Bakımı

Yer değiştirme doğrusal sensör konumlandırıcıları, kullanıcılar bakım ihtiyaçlarını karşıladığı sürece uzun süre iyi işlev görebilir. İşte bu sensörler için bazı yaygın bakım uygulamaları:

• Düzenli inceleme ve temizlik: Düzenli bir inceleme, doğrusal sensörün işlevselliğini etkileyebilecek olası sorunları belirlemeye yardımcı olur. Kullanıcılar, aşınma ve yıpranma, gevşek bağlantılar veya fiziksel hasar gibi herhangi bir sıra dışı belirti olup olmadığına bakarak sensörleri dikkatlice incelemelidir. Ayrıca, sensörün yüzeyini temizlemeli ve zamanla birikebilecek herhangi bir kirleticinin temizlenmelidir. Sensörün temizlenmesi, doğruluğunu ve güvenilirliğini korumaya yardımcı olabilir.
• Kalibrasyon: Kullanıcılar, doğru ve güvenilir okumalar elde etmek için doğrusal konum sensörlerini düzenli olarak kalibre etmelidir. Üreticinin yönergelerine başvurabilir ve belirli uygulama ihtiyaçlarına göre bir kalibrasyon programı ayarlayabilirler. Düzenli kalibrasyon, sensörlerin ayarlanmasına ve zamanla doğruluğunun korunmasına yardımcı olur.
• Çevresel Koşulların İzlenmesi: Doğrusal konum sensörünü çevreleyen koşulları izlemek önemlidir. Aşırı sıcaklık, nem ve toz, sensörlerin performansını etkileyebilir, bu nedenle kullanıcıların cihazlarını bu unsurlardan koruması önerilir. İdeal olarak, sensörü koruyucu muhafazalar içinde yerleştirmeli, bu da sensörlerin ömrünü uzatacak ve bütünlüğünü koruyacaktır.
• Üretici Yönergelerine Uyma: Her sensör, üretici tarafından sağlanan bir bakım kılavuzu ile birlikte gelir. Kullanıcılar, sensörün optimum performansını ve ömrünü sağlamak için yönergelere dikkatlice uymalıdır. Bakım yönergeleri, belirli temizleme yöntemlerini, kalibrasyon prosedürlerini ve daha fazlasını içerebilir.

Yer Değiştirme Doğrusal Konum Sensörlerinin Uygulamaları

Yer değiştirme doğrusal konum sensörleri, birçok endüstriye, uygulamaya ve pazara büyük katkıda bulunmuştur. Aşağıdakiler, farklı üretim sektörlerindeki bazı önemli kullanımlarıdır.

• Otomotiv/Mobil Makineler: Doğrusal yer değiştirme sensörleri, otomotiv test tezgahlarında kalite kontrol, tehlikeli araç montajları ve REAL kontrol için olmazsa olmaz geri besleme cihazları görevi görür. Doğru konum ölçümü, üreticilerin motor ayarıyla optimize etmelerine ve genel araç kalitesini artırmalarına olanak tanıyarak hassas motor performansı sağlamaya yardımcı olur. Doğrusal konum sensörleri kullanarak, otomobil üreticileri, araçlar müşterilere ulaşmadan önce potansiyel sorunları belirleyebilir ve çözebilir, böylece maliyetli satış sonrası müdahalelere olan ihtiyacı azaltabilirler.
• Sürüş Kontrolü: Doğrusal yer değiştirme sensörleri, araç süspansiyon sistemlerinde önemli bir rol oynayan otomobil amortisörlerinde sıklıkla kullanılır. Amortisörlerin birincil işlevi, yol üzerindeki tümsekler nedeniyle oluşan dikey salınımlara tepki olarak aracın gövdesinin hareketini kontrol etmektir. Doğrusal sensörler kullanarak, üreticiler bu amortisörlerin performansını hassas bir şekilde izleyebilir ve ayarlayabilir. Bu, aracın sürüş konforunu ve yol tutuş özelliklerini iyileştirerek amortisörlerin kalitesini ve verimliliğini artırmalarını sağlar.
• Kauçuk ve Plastik Ekstrüzyon: Ekstrüzyon uygulamalarında, plastik ve kauçuk malzemeler belirli şekiller oluşturmak için bir kalıptan itilir. Doğrusal yer değiştirme sensörleri, ekstrüzyon işlemi sırasında malzemenin konumu, basıncı ve sıcaklığı gibi parametreleri ölçmek için kullanılır. Bu parametreler hakkında gerçek zamanlı geri bildirim sağlayarak, doğrusal yer değiştirme sensörleri, ekstrüzyon hattı boyunca tutarlı kaliteyi korumaya yardımcı olur. Bu, yüksek kaliteli çıktı sağlar ve üretilen plastik ve kauçuk bileşenlerdeki varyasyonları en aza indirir.
• Dikiş Makineleri/Robotik: Akıllı dikiş makineleri ve robotik sistemler doğrusal konum sensörlerine büyük ölçüde güvenir. Bu sensörler, hassas dikiş ve robotik hareketlerin kontrolü için doğru konum geri bildirimi sağlar. Doğrusal yer değiştirme sensörlerini entegre ederek, bu makineler otomatik akıllı işlevler elde edebilir ve bu da çeşitli dikiş ve robotik uygulamalarda verimliliği ve üretkenliği artırır.
• Ambalaj Makineleri: Doğrusal yer değiştirme sensörleri, birden fazla endüstride ambalaj makinelerinde yaygın olarak kullanılır. Bu sensörler, hassas konumlandırma ve zamanlama sağlayarak, ambalajlama işlemlerinin hassas bir şekilde kontrol edilmesini ve otomasyonunu sağlar. Doğrusal yer değiştirme sensörlerinin entegre edilmesiyle, ambalaj makineleri, hızlı üretim ve kaliteli ambalajlama standartlarının taleplerini karşılayarak daha yüksek verimlilik, hız ve doğruluk seviyelerine ulaşabilir.

Yer Değiştirme Doğrusal Konum Sensörleri Nasıl Seçilir

Yukarıda belirtildiği gibi, doğrusal konum sensörü ailesinde doğrusal yer değiştirme sensörleri için birçok seçenek vardır. Ana tipleri kablolu, potansiyometre tabanlı, lazer interferometre tabanlı, kapasitif ve endüktif doğrusal konum sensörleridir. İşletme alıcıları, aşağıdaki faktörlere göre bu doğrusal konum sensörlerini dikkatlice seçmelidir:

• Uygulama gereksinimleri

  Uygulama gereksinimlerini göz önünde bulundurun. Bazı gereksinimler ölçüm aralığı, çevresel koşullar, çözünürlük, doğruluk, tepki hızı ve diğer faktörlerdir. Örneğin, çalışma sıcaklığı -10 ila 50 derece arasında ve 0,1 mm yüksek doğruluk ihtiyacıyla 1 inç ölçüm aralığıysa, kablolu bir potansiyometre tabanlı doğrusal konum sensörü iyi bir seçim olacaktır.

• Montaj alanı

  Montaj alanı başka bir faktördür. Mevcut alana sığacak boyut ve form faktörüne sahip doğrusal konum sensörünü seçmelidir. Alan sınırlıysa, minyatür bir doğrusal konum sensörü uygundur.

• Entegrasyon

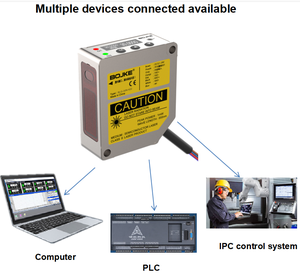

  Mevcut sistem elektroniğiyle, mevcut iletişim protokolleri aracılığıyla kolay entegrasyonun gerekli olup olmadığını göz önünde bulundurun. Bunlar analog, dijital veya seri protokollerdir. Dijital bir protokol örneği I2C veya SPI arabirimidir. Konum sensörü, bir mikrodenetleyici ile iletişim kurmak için I2C veya SPI arabirimi kullanır. Bir diğer örnek ise sensörün tek bir tel üzerinden seri olarak veri gönderdiği seri bir protokoldür.

• Bütçe

  Doğrusal konum sensörleri seçerken, işletme alıcılarının sonunda bütçe kısıtlamalarını dikkate alması gerekir. Bütçe kısıtlamaları, işletme alıcılarının, prim sensörler değil, tatmin edici performansa sahip uygun fiyatlı doğrusal konum sensörlerini seçmelerini sağlar.

S&C

S1 Makinelerde doğrusal konum sensörleri kullanmanın temel faydaları nelerdir?

C1 Hassas kontrol, yüksek çözünürlük ve uzun ömürlü güvenilirlik sağlarlar. Sağlam yapıları, onları endüstriyel ortamlar için uygun hale getirir ve basit elektrik çıkışları, otomatik sistemlerle kolay entegrasyona olanak tanır.

S2 Yer değiştirme sensörleri zorlu çevresel koşullarda çalışabilir mi?

C2 Doğrusal potansiyometre sensörleri gibi bazı yer değiştirme sensörü türleri, zorlu ortamlara uygundur. Kullanıcılar, toz ve suya karşı koruma sağlayan IP67 sızdırmazlık gibi özelliklere ve geniş sıcaklık aralıklarına sahip sensörler bulabilir. Ek olarak, güvenilir haritalama için endüstriyel sınıf konektörlere olanak tanırlar.

S3 Doğrusal kodlayıcı konum sensörü nasıl çalışır?

C3 Bir doğrusal kodlayıcı konum sensörü, kodlanmış bir şeritteki fiziksel desenleri okuyarak çalışır. Desenlerdeki değişiklikleri, daha sonra doğrusal yer değiştirme veya konum bilgilerine dönüştürülen elektrik sinyallerine dönüştürür.

S4 Belirli bir uygulama için doğrusal konum sensörü seçerken hangi faktörler dikkate alınmalıdır?

C4 Uzunluk gibi uygulama gereksinimleri. Ek olarak, çevresel faktörler, entegrasyon kolaylığı ve bütçe kısıtlamaları, belirli kullanım için doğru doğrusal konum sensörünü seçerken dikkate alınmalıdır.
