Mimari çizim kat planı

Mimarlık Çizim Kat Planı Türleri

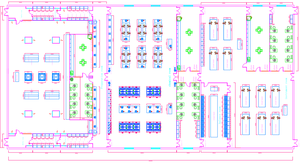

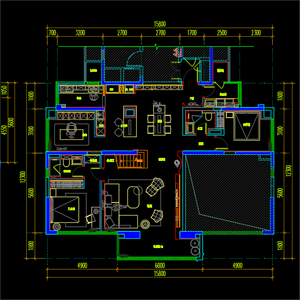

Bir mimarlık çizim kat planı, bir binanın düzeninin ayrıntılı bir gösterimidir. Kağıt üzerine ölçekli olarak çizilir. Kat planı, odaların, boşlukların ve duvarlar, pencereler ve kapılar gibi diğer fiziksel özelliklerin düzenlemesini net bir şekilde gösterir. Aşağıda mimari kat planlarının farklı türleri verilmiştir:

• Bina kat planı

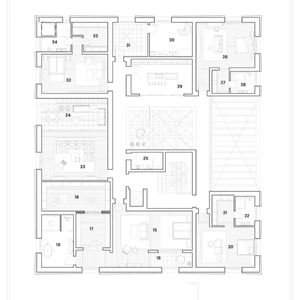

  Bir bina kat planı, her odanın boyutları, duvarların, kapıların, pencerelerin konumu ve armatürler ve mobilyalar gibi diğer özellikler gibi ayrıntıları içeren bir binanın düzenini gösterir. Bir binanın birden fazla katı için çizilebilir ve her kat için düzenlemeyi ayrı ayrı gösterir.

• Alan kat planı

  Bir alan planı, ayrıca bir arsa planı olarak da bilinir, bir inşaat alanının düzenini gösteren bir çizimdir. Binanın, peyzajın, otoparkların, yürüyüş yollarının ve sitede inşa edilecek diğer özelliklerin ayrıntılarını gösterir. Ayrıca, su hatları, kanalizasyon hatları, elektrik ve gaz gibi yardımcı tesislerin nerede yerleştirileceğini gösterir.

• Elektrik kat planı

  Bir elektrik kat planı, bir binanın elektrik sistemini gösteren ayrıntılı bir diyagramdır. Kurulum ve bakım için net bir kılavuz sağlamak üzere elektrik bileşenlerinin, devrelerin ve kablolamanın düzenini gösterir. Işıklar, prizler, anahtarlar, sigorta kutuları ve diğer elektrik ekipmanlarını içerir.

• HVAC kat planı

  Bir HVAC kat planı, bir binada ısıtma, havalandırma ve klima (HVAC) sisteminin düzenini ve tasarımını gösteren bir diyagramdır. Fırınlar, klima üniteleri, kanallar, havalandırma delikleri, termostatlar ve HVAC sisteminin diğer bileşenleri gibi ekipmanların yerleştirilmesini içerir.

• Çatı kat planı

  Bir çatı kat planı, bir binanın çatısının düzenini, tasarımını ve ayrıntılarını gösteren bir çizimdir. Çatı yapısı, malzemeler, drenaj sistemleri ve çatı pencereleri, bacalar veya güneş panelleri gibi özellikler hakkında bilgi içerir. Çatının inşası ve bakımı için rehber olarak kullanılır.

• Sıhhi tesisat kat planı

  Bir sıhhi tesisat kat planı, bir binanın sıhhi tesisat sisteminin düzenini gösteren bir çizimdir. Bu, boruları, armatürleri, drenaj sistemlerini ve su temini ve kanalizasyon hatlarına bağlantıları içerir. Bir binanın sıhhi tesisatının inşası, tadilatı ve bakımı için hayati bir araçtır.

Mimarlık Çizim Kat Planının Fonksiyonları ve Özellikleri

Özelliklere ve işlevlere gelince, kat planları iki ana kategoriye ayrılabilir, konut ve ticari. İşte fonksiyonlarından bazıları:

• Konut: Evlerin inşası ve tadilatı için kullanılır. Kat planları, ev sahiplerinin alanı üç boyutlu olarak görselleştirmelerine yardımcı olur. Gayrimenkul listelemeleri için de kullanılırlar.
• Ticari: Bunlar, oteller, ofis binaları ve perakende mağazaları gibi ticari binalar için kat planlarının mimari çizimleridir. Bu tür yapıların tasarımı ve inşasında olmazsa olmazdırlar. Bu planlar, müşterilerin alan kullanımını ve düzenini görselleştirmelerine ve anlamalarına yardımcı olur.

Mimarlık çizim kat planlarının temel özellikleri:

• Ölçek: Tüm mimari kat planları belirli bir ölçekte geliştirilir. Bu ölçek, çizimdeki boyutlar ile alanın gerçek boyutları arasındaki ilişkiyi gösterir. Genellikle, mesafelerin kolayca ölçülmesini sağlamak için bir çizgi ölçeği de eklenir.
• Semboller: Mimarlık çizim kat planları, çeşitli unsurları temsil etmek için farklı semboller içerir. Bu semboller arasında mobilyalar, armatürler, kapılar ve pencereler bulunur. Planın kullanıcısının her sembolün anlamını anlamasına yardımcı olmak için bir açıklama eklenir.
• Düzen: Bu, mimari çizim kat planının temel özelliğidir. Düzen, yapıdaki duvarların, odaların ve diğer boşlukların düzenini gösterir. Binalardaki her şeyin konumunu net bir şekilde gösterir.
• Boyutlar: Kat planlarında, odaların ve boşlukların boyutlarını gösteren boyutlar bulunur. Bu boyutlar, doğru inşaatı sağlamak ve müşterilerin mevcut alanı anlamalarına yardımcı olmak için çok önemlidir.
• Açıklamalar: Açıklamalar, mimari çizim kat planlarının önemli bir özelliğidir. Kullanılacak malzemeler, yüzeyler ve diğer inşaat ayrıntıları hakkında ek bilgi sağlarlar. Bu açıklamalar netlik sağlar ve her şeyin iyi anlaşılmasını sağlar.
• Dolaşım: Bu özellik, binanın içindeki hareket akışını vurgular. Merdivenlerin, asansörlerin, koridorların ve yolların yerini gösterir. Dolaşım, insanların alanda kolaylıkla hareket etmesini sağladığı için herhangi bir binanın önemli bir yönüdür.

Mimarlık Çizim Kat Planı Senaryoları

Kat planı mimari çizimlerinin çeşitli uygulamaları vardır. Bunlar şunları içerir:

• Gayrimenkul: Kat planları gayrimenkulde olmazsa olmazdır. Acentalar ve potansiyel alıcılar, bir mülkün düzenini görselleştirmek için bunları kullanır. Satıcılar, potansiyel alıcıların alanın ihtiyaçlarını karşılayıp karşılamadığını değerlendirmelerine yardımcı olmak için listelemelerine genellikle bir kat planı ekler. Alıcılar, iyi etiketlenmiş bir kat planı ile bir mülkün ihtiyaçları için uygun olup olmadığını hızlı bir şekilde belirleyebilirler. Bu, özellikle birden fazla mülke bakarken, kolay karşılaştırma sağladığı için önemlidir.
• İç tasarım: İç tasarımcılar, bir alandaki mobilya ve diğer tasarım unsurlarının düzenini görselleştirmek ve planlamak için kat planlarını kullanır. İyi bir kat planı, alanın verimli kullanılmasını sağlar ve müşterilerin ihtiyaçlarını karşılar. İç tasarımcılar için doğru bir kat planı çok önemlidir çünkü işlevsel ve estetik açıdan hoş bir alan yaratmalarına rehberlik eder. Müşteriler için de önemlidir, çünkü nihai ürünü görselleştirmelerine ve alanın nasıl kullanılacağını anlamalarına yardımcı olur.
• İnşaat: Mimarlık kat planları inşaat sürecinde çok önemlidir. İnşaat ekibi için bir rehber sağlar ve nihai yapının tasarıma uygun olmasını sağlar. Mavi baskılar ve diğer teknik belgeler, daha ayrıntılı bilgi sağlamak için genellikle kat planlarına eşlik eder. İnşaatçılar, evleri ve diğer yapıları verimli bir şekilde ve hatalar olmadan inşa etmek için doğru ve ayrıntılı kat planlarına güvenir.
• Alan yönetimi: Şirketler, ofis alanlarını yönetmek ve optimize etmek için mimari kat planı çizimlerini kullanır. Örneğin, masaları ve toplantı odalarını düzenlerken, bir kat planı en verimli düzeni görselleştirmeye yardımcı olabilir. Ayrıca, çalışanların farklı bir ofis yerine taşınması gerekiyorsa, bir kat planı yeni alanı anlamalarına ve eşyalarını nasıl düzenleyeceklerine karar vermelerine yardımcı olabilir.
• Etkinlik planlaması: Etkinlik planlayıcıları, oturma düzenleri, sahneler ve yemek istasyonları gibi çeşitli unsurların düzenini görselleştirmek ve planlamak için kat planlarını kullanır. Bu, düğünler ve kurumsal etkinlikler gibi birçok detayın koordine edilmesi gereken büyük etkinlikler için özellikle önemlidir. İyi düşünülmüş bir kat planı, her şeyin yerinde olmasını ve etkinliğin sorunsuz bir şekilde ilerlemesini sağlar.
• Konaklama: Kat planları konaklama sektöründe önemlidir. Örneğin, otel yöneticileri, odaların ve lobi ve konferans salonları gibi ortak alanların düzenini görselleştirmek ve planlamak için bunları kullanır. Restoran sahipleri de masaları, mutfakları ve diğer alanları verimli bir şekilde düzenlemek için kat planlarına güvenir. Ayrıca, bir düğün resepsiyonu planlayan çiftler, masaların, dans pistinin ve diğer unsurların düzenini görselleştirmek için bir kat planı kullanabilir.
• Peyzaj mimarlığı: Peyzaj mimarları, ağaçlar, çalılar, yollar ve su özellikleri gibi çeşitli unsurların düzenini görselleştirmek ve planlamak için kat planlarını kullanır. Bu, birçok detayın koordine edilmesi gereken kamu parkları ve üniversite kampüsleri gibi büyük ölçekli projeler için özellikle önemlidir. İyi düşünülmüş bir kat planı, her şeyin yerinde olmasını ve projenin sorunsuz bir şekilde ilerlemesini sağlar.

Mimarlık Çizim Kat Planı Nasıl Seçilir

İdeal kat planını seçerken, çeşitli yönleri göz önünde bulundurulmalıdır. Bu, alanın amacını, bütçeyi ve binanın inşa edileceği araziyi içerir. Bir mimari çizim kat planı seçerken dikkate alınması gereken bazı noktalar şunlardır:

• Alanın işlevselliği

  Bu, bir kat planı göz önünde bulundurulurken bakılması gereken ilk şeydir. Çünkü doğru planlama ve dikkate alma olmadan, istenen alan elde edilemeyebilir. Alanın amaçlanan kullanımı tasarımı yönlendirmelidir. Örneğin, sorunsuz bir yaşam için açık planlı bir tasarım veya gizlilik için özel odalar gerekiyorsa, kat planı bunu yansıtmalıdır.

• Bütçe

  Bütçe, bir kat planı göz önünde bulundurulurken bir diğer önemli yönüdür. Çünkü projenin boyutunu ve karmaşıklığını doğrudan etkiler. İyi yapılandırılmış bir bütçe, aşırıya kaçmadan seçeneklerin keşfedilmesine olanak tanır. Bu, bütçede kalmak için temel özelliklere öncelik vermek ve temel olmayan özellikler konusunda esnek olmak anlamına gelebilir.

• Arazinin özellikleri

  Arazinin özellikleri arasında boyutu, şekli, topografyası ve konumu bulunur. Bu faktörler, mimari çizim kat planının tasarımını büyük ölçüde etkiler. Örneğin, eğimli bir arazi, araziye uyum sağlamak için çok katlı bir tasarım gerektirebilirken, düz bir arazi tasarımda daha fazla esneklik sunar. Ek olarak, arazinin yönü, doğal ışığı ve havalandırmayı en üst düzeye çıkarmak için pencerelerin ve çıkıntıların yerleşimini belirleyebilir.

• Estetik tercih

  Bir kat planı seçerken estetik tercih de önemlidir. Çünkü nihai tasarımın görsel zevkle uyumlu olmasını sağlar. Örneğin, bazı kişiler temiz çizgiler ve minimalist özellikler içeren modern bir tasarımı tercih edebilirken, diğerleri klasik mimari unsurlar içeren geleneksel bir tasarımı tercih edebilir.

Mimarlık Çizim Kat Planı Sıkça Sorulan Sorular

S1: Bir kat planı ile bir mavi baskı arasındaki fark nedir?

A1: Bir kat planı, duvarları, kapıları ve pencereleri içeren bir alanın düzeninin ayrıntılı bir çizimidir. Bir mavi baskı, inşaat amaçlı kullanılan bir binanın kat planının, elektrik planının, sıhhi tesisat planının ve daha fazlasının ayrıntılı, ölçekli bir çizimidir.

S2: Bir kat planında neler olmalıdır?

A2: Bir kat planında duvarlar, pencereler ve kapılar ile merdivenler, odalar, boşluklar ve sınırlar gibi temel yapısal unsurlar yer almalıdır. Ayrıca lavabolar, tuvaletler ve mutfak dolapları gibi armatürler, yerleşik mobilyalar ve diğer entegre özellikler de yer alabilir.

S3: Mimarlık kat planlarının iki türü nelerdir?

A3: Mimarlık kat planlarının iki ana türü vardır: kavramsal kat planı ve detaylı kat planı. Kavramsal kat planı temel bir düzen ve tasarım sağlar, detaylı kat planı ise özel ölçümler, malzemeler ve mimari unsurları içerir.
