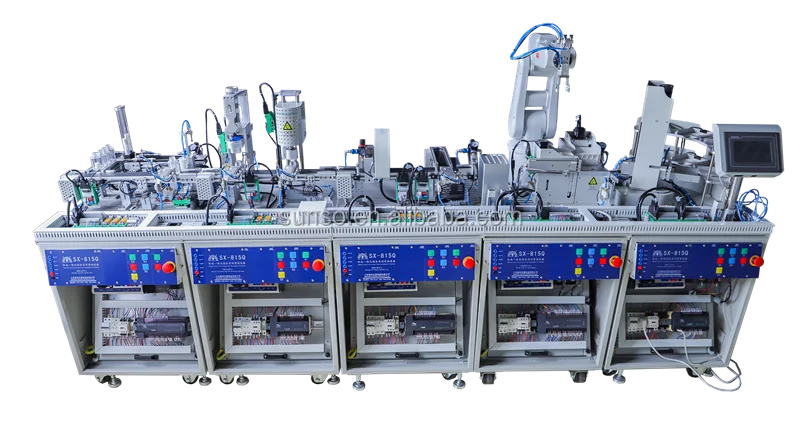

SX-815Q Mekatronik Eğitim Değerlendirme Ekipmanı / Eğitim Araçları / Modüler Ürün Sistemi Mekatronik Eğitimcisi

FOB Referans Fiyat:En Yeni Fiyatı Alın
  • 1 - 19 Adet
    $66.000,00
  • >=20 Adet
    $50.000,00
Tedarik Süresi::
Miktar( Adet) 1 - 1 >1
Tahmini Süre (gün) 20 Pazarlık edilebilir
rapor Şüpheli Etkinlik
Genel Bakış
Hızlı Detaylar
Menşe Yeri:
Guangdong, China (Mainland)
Marka adı:
SUNSO
Model Numarası:
SX-815Q
Ürün adı:
Mekatronik kapsamlı eğitim ve ekipman değerlendirilmesi
Sertifikası:
CE ROHS
Fonksiyonu:
Mesleki beceri eğitimi
Son Kullanıcı için:
Öğrenci
Ağırlık:
330 kg
Garanti:
1 yıl
Paket:
Ahşap kutu
Teknolojisi:
Elektromekanik
OEM:
Destek
Tipi:
Okul Mobilyaları
Tedarik Gücü
Tedarik Gücü:
20 Piece/Pieces per Month
Paketleme & Kargo
Paketleme Detayları
Tek iş istasyonu boyutları 60 cm * 72 cm * 150 cm
Dış boyutları bu equip.420cm * 72 cm * 150 cm
Boyutları İş İstasyonları 520 cm * 420 cm * 150 cm
Liman
Guangzhou
Tedarik Süresi: :
Miktar( Adet) 1 - 1 >1
Tahmini Süre (gün) 20 Belirlenecek
Ürün Açıklaması

Ürün Uygulaması

Bu sistem, ekonomik gelişimimizin temel alanında çok ihtiyaç duyulan özel yetenekler ve yenilikçi teknik yetenekler geliştirmenin sosyal ihtiyaçlarını karşılamak için geliştirilmiştir. iş beceri adam geliştirme ve değerlendirme göreli standartlarına uygun olarak "ulusal orta ve uzun vadeli yetenek geliştirme planı (2010-2020 yılı)" dayalı, Ve üretim endüstrisinin mevcut ihtiyaçlarına cevap olarak. Aynı zamanda göreceli standartlar ve dünya becerileri uluslararası düzenlemeleri ile uyumludur.

Bu sistem mekatronik iş birimleri, elektrik montaj tablosu, mekanik montaj tablosu, aletler, dosya dolabı ve diğer aksesuarlardan oluşan iş istasyonu şeklindedir. Operatörlerin özel beceriler geliştirmelerini ve sosyal ve metodolojik yetkinliklerin önemini deneyimlemelerini sağlar.

Iş istasyonunun çekirdeği beş birim dahil olmak üzere iş birimidir: malzeme yükleme, kapak kapatma ve corking, test ve sıralama, endüstriyel robot ve akıllı depolama. Her iş birimi aşağıdaki gibi MPS (modüler üretim sistemi) ekipmanından oluşur: PLC, frekans transformatörü, servo sürücü, step sürücü, pnömatik bileşenler, HMI ve diğer sanayi parçaları. Nitelikli operatörler, mekanik yükleme ve hata ayıklama, elektrik yönlendirme, programlama, robot işlemleri, sensör yükleme ve hata ayıklama, arıza teşhis ve eliminasyon dahil olmak üzere modern üretim endüstrisinin gerektirdiği gerekli becerilere sahip olmalıdır. HMI yapılandırma vb. bu sistem, mekatronik eğitim için uygun, ileriye dönük yönlendirme ile geniş bir beceri yelpazesini kapsamaktadır. Beceri değerlendirmesi ve beceri yarışmaları.

SX-815Q mekatronik kapsamlı eğitim ve değerlendirme ekipmanı için parametre
Nominal gerilim
AC380V ± 10%
Nominal güç
3.3KW
Ortam Nem
≤90%
Güvenlik koruma cihazları
Acil durdurma düğmesi, kaçak koruma ve aşırı akım koruması vb.
PLC (diğer markalar isteğe bağlıdır)
INOVANCE H2u-1616MR/H2u-2416MT/H2u-3232MT
AC Servo
Sürücü MR-E-10A/motor HF-KN-13J-S100
Frekans trafo
FR-D720-0.1K
Step motor
Sürücü XY2404M/motor XY42STH48-1684MA
Endüstriyel robot
MITSUBISHI RV-2SD
Bu donatın brüt ağırlığı
330 kg
Tek iş istasyonunun boyutları
60 cm × 72 cm × 150 cm
Bu donatın dış boyutları.
420 cm × 72 cm × 150 cm
Boyutları iş istasyonları
520 cm × 420 cm × 150 cm

Ana Özellikleri

1) bir entegrasyon: ulusal iş standartları WSC standartlarına uygundur.

2) İki atılımlar: geleneksel tek eğitim ve değerlendirme setinden geçin

Ekipman, entegre "beceri iş istasyonları" geliştirmek; sıkıcı eğitim modunu kırmak

Geçmişte yetenekler, kapsamlı deneyim yöntemlerini içerir.

3) 4 yenilikler:

A. çin'deki proses kontrolü ile hareket kontrolünü entegre etmek için yenilik yapın;

B. yüksek esnekliğe sahip ayrı çalışma ünitelerini entegre etmek için yenilik yapın;

C. otantik endüstriyel robot teknolojisini tanıtmak için yenilik;

D. enerji tüketimi ölçüm ve analiz sistemini entegre etmek için yenilik yapın.

4) sekiz uygulama:

A. farklı markaların PLC uyumlu bir şekilde uygulandı

B. bilgisayar teknolojisi uygulandı;

C. İnternet iletişim teknolojisi esnek bir şekilde uygulandı;

D. mekanik yükleme ve 1) bir entegrasyon: ulusal iş standartları WSC standartlarına uygundur.

2) İki atılımlar: geleneksel tek eğitim ve değerlendirme setinden geçin

Ekipman, entegre "beceri iş istasyonları" geliştirmek; sıkıcı eğitim modunu kırmak

Geçmişte yetenekler, kapsamlı deneyim yöntemlerini içerir.

3) 4 yenilikler:

A. çin'deki proses kontrolü ile hareket kontrolünü entegre etmek için yenilik yapın;

B. yüksek esnekliğe sahip ayrı çalışma ünitelerini entegre etmek için yenilik yapın;

C. otantik endüstriyel robot teknolojisini tanıtmak için yenilik;

D. enerji tüketimi ölçüm ve analiz sistemini entegre etmek için yenilik yapın.

4) sekiz uygulama:

A. farklı markaların PLC uyumlu bir şekilde uygulandı

B. bilgisayar teknolojisi uygulandı;

C. İnternet iletişim teknolojisi esnek bir şekilde uygulandı;

D. mekanik yükleme ve hata ayıklama teknolojisi normal olarak uygulanır;

E. farklı tiplerde uygulanan sensör teknolojisi;

F. Robot teknolojisi gerçekten uygulandı;

G. birlikte uygulanan çeşitli harekete geçirme teknolojisi;

H. pratik olarak uygulanan sistematik onarım ve bakım teknolojisi;

Hata ayıklama teknolojisi normal olarak uygulandı;

E. farklı tiplerde uygulanan sensör teknolojisi;

F. Robot teknolojisi gerçekten uygulandı;

G. birlikte uygulanan çeşitli harekete geçirme teknolojisi;

H. pratik olarak uygulanan sistematik onarım ve bakım teknolojisi;

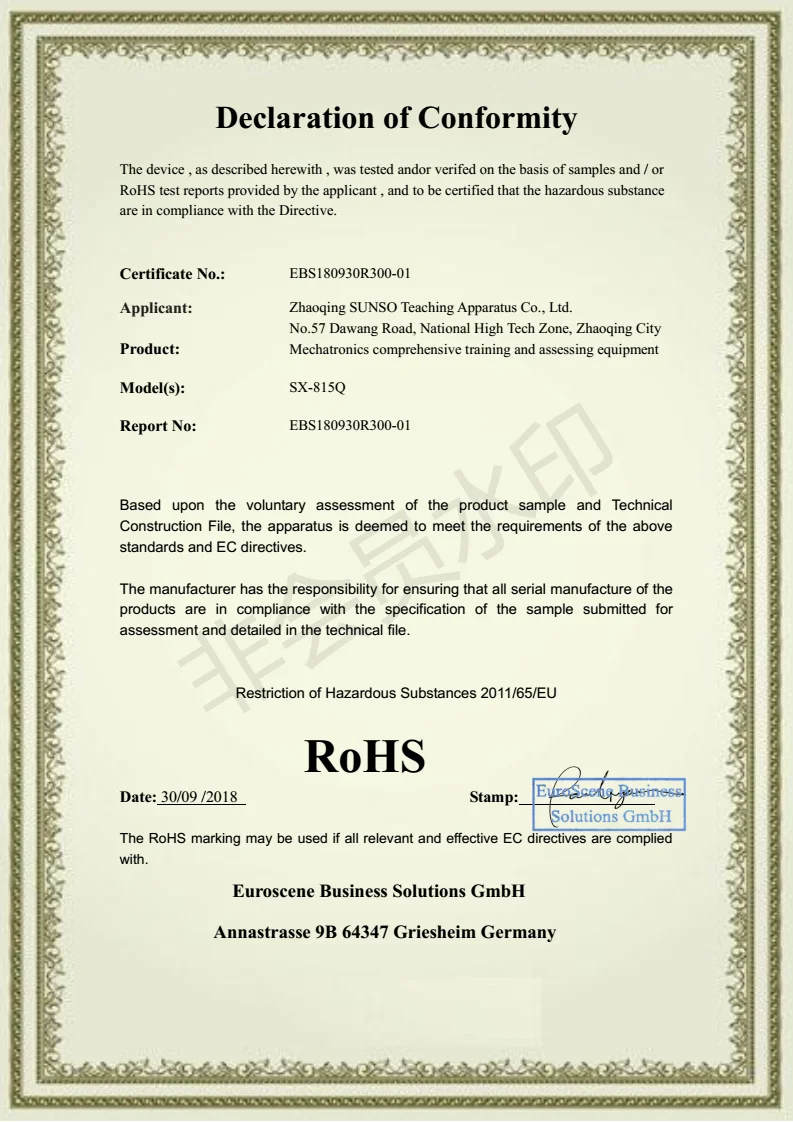

Sertifikaları
Ayrıntılı Görüntüler

Makine Parçaları

Adı:Granül malzeme Besleme Iş Istasyonu

Marka:SUNSO

Orijinal:Çin

Besleme konveyör bandı, boş şişeleri ana konveyör bandına tek tek aktarırken, dolaşımdaki malzeme seçim cihazı malzemeleri varillerde dışarı iter ve granüler malzemeleri renge göre sıralar; boş şişeler dolum pozisyonuna taşındıktan sonra, üst şişe cihazı bunları düzeltir ve ana kayış çalışmayı durdurur; Besleme ve doldurma iş istasyonu, boş şişelere yerleştirilmiş granüler malzemeyi emer; şişelerdeki materyaller, taneli malzemelerin set miktarına ulaştıktan sonra, üst şişe cihazı serbest bırakılır, ana kemer aktif ve şişeler bir sonraki istasyona teslim edilir. Bu iş istasyonunda çeşitli doldurma yöntemleri ayarlanabilir ve ayrıca malzeme rengi (2 tip) ve taneli malzemelerin miktarı (en fazla 4) dahil olmak üzere farklı kombinasyonlar mevcuttur. sonuç olarak 8 dolum yöntemine kadar kullanılabilir.

Makine Parçaları

Adı:Kapatma ve kapak vidalama iş istasyonu
Marka:SUNSO
Orijinal:Çin
Özellikle şişeler, kapaklama modülüne, kapaklama pozisyonundaki üst şişe cihazına aktarılır ve daha sonra kapaklama mekanizması, kapaklama prosedürlerini şişelerde kapatma kapakları (beyaz veya mavi) olarak başlatır. Kapaklı şişeler daha sonra kapak vidalama mekanizmasına kapak vidalama modülünün alt kısmına teslim edilir ve daha sonra kapak vidalama pozisyonundaki üst şişe cihazı şişeleri tamir eder ve kapak vidalama mekanizması sıkmaya başlar şişesi kapakları.

Makine Parçaları

Adı:Algılama ve sıralama iş istasyonu
Marka:SUNSO
Orijinal:Çin
Kapaklı şişeler bu iş istasyonu tarafından tespit edilir: retroreflektif sensör kapağın sıkılıp sıkılmadığını algılar; portal mekanizması, şişenin iç taneli malzemelerinin gereksinimleri karşılayıp karşılamadığını tespit eder; kapak vidalama ve granüler malzeme ile şişelerin kapak renklerini tanımlayın ve ayırt edin; Tatminsiz vidalı kapaklı şişeler veya granüler malzemeler sıralama mekanizması (yardımcı kayış) tarafından atık kayışa iletilir; vidalı kapaklı şişeler ve her ikisi de nitelikli granüler, robotların kullanımı için kayışın sonuna iletilir.

Makine Parçaları

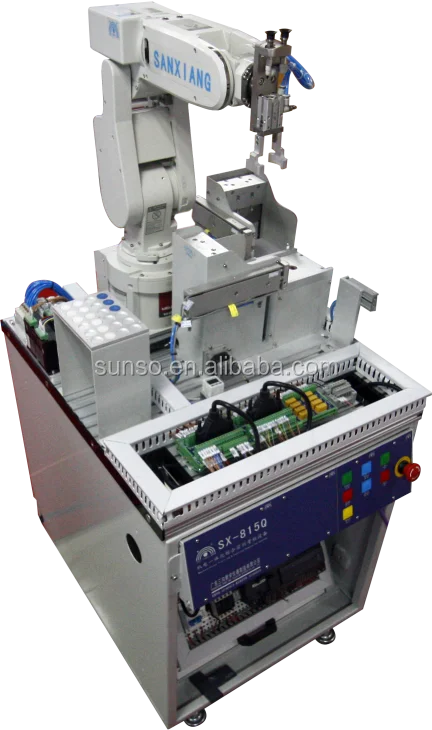

Adı:Altı eksenli robot iş istasyonu
Marka:SUNSO
Orijinal:Çin
Iki kaldırma platformu modülü ambalaj kutular ve ambalajlama kapak depolar; bir kaldırma platformu malzeme platformuna ambalaj kutusu es iter; 6 eksenli robot malzeme platformundaki kutulara şişeleri alır; ambalaj kutusu 'in dört istasyonu şişelerle doldurulduktan sonra, 6 eksenli robot, ambalaj kutularını kaplamak için B kaldırma platformundan kapaklar alır; 6 eksenli robot sırasıyla kapakların üzerindeki etiket konumlarını kapak renklerine göre etiketliyor ve bitmiş ürün depo iş istasyonu tarafından depolama için 4 etiket yapıştırıyor;

Makine Parçaları

Adı:Bitmiş Ürün depo Iş Istasyonu
Marka:SUNSO
Orijinal:Çin
Istifleme modülü, gerektiğinde ilgili depolama pozisyonlarına koymak için robot iş istasyonunun malzeme platformunda ambalaj kutularını emer. 2 × 3 deponun her bir depolama pozisyonu bir tespit sensörü ile donatılmıştır. Istifleme mekanizmasının yatay ekseni hassas bir yükleme mekanizmasıdır ve dikey mekanizma, her ikisi de hassas bir servo motor tarafından yüksek hassasiyetli kontrol altında olan bir türbin vidalı kaldırma mekanizmasıdır.
Bizim Hizmet

Satış Öncesi Hizmet

* Sorgulama ve danışmanlık desteği.

* Örnek test desteği.

* Fabrikamızı görüntüle.

Satış sonrası Servis

* Makinenin nasıl kurulacağını öğrenmek, makineyi nasıl kullanacağınızı öğrenmek.

* Mühendisler denizaşırı hizmet makineleri için kullanılabilir.

Paketleme ve Teslimat
Ambalaj
Boyutu
Tek iş istasyonunun boyutları: 60 cm × 72 cm × 150 cm

Bu donatın dış boyutları: 420 cm × 72 cm × 150 cm

Iş istasyonlarının boyutları: 520 cm × 420 cm × 150 cm

Ağırlık
330 kg



Paketleme Detayları
Normal paket ahşap kutu (boyut: L * W * H). Avrupa ülkelerine ihracat yapılırsa, ahşap kutu fumigasyona tabi tutulur. konteyner çok sıkıysa, ambalaj için pe film kullanacağız veya müşterilerin özel isteğine göre paketleyeceğiz.
