Global deklanşör 30fps ile JellyS Serisi USB3.0 Süper Mini Endüstriyel Kameralar

  • 1 - 49 Adet
    $620,00
  • >=50 Adet
    $585,00
Renk:
rapor Şüpheli Etkinlik
Genel Bakış
Hızlı Detaylar
Sensör elemanı türü:
CMOS
Marka adı:
Catchbest
Model Numarası:
MU3C120M/C
Tür:
Kompakt
Ekran boyutu:
"< 2"""
Hafıza kartı türü:
MINI SD Kart
Video yakalama:
Evet
Özel özelliği:
Ucuz kamera
Menşe Yeri:
China
Megapiksel:
< 5.0MP
Görüntü sabitleme:
Elektronik görüntü sabitleme
Optik zoom:
Sabit odak
Odak Uzunluğu:
5
Görüntü çözünürlüğü (video):
1280x960
Sensör modeli:
Aptina AR0135
Renk:
Mono/renk
Piksel boyutu:
3.75x3.75 um
Max. çözünürlük:
1280x960
Çerçeve hızı:
30fps
Tarama modu:
Aşamalı tarama
Deklanşör:
Küresel
Çerçeve tampon:
32 M Bit
Tedarik Gücü
Tedarik Gücü:
1000 Piece/Pieces per Month
Paketleme & Kargo
Paketleme Detayları
Karton kutu
Liman
Beijing
Ürün açıklaması

Giriş

JellyS serisi USB 3.0 ultra mini endüstriyel dijital kameralar son USB3.0 teknolojisi kabul, hızı çok daha hızlı USB2.0 dijital kameralar, yüksek hassasiyet vardır, yüksek dinamik aralık, donanım çerçeve tampon ve yüksek-hız özellikleri. Jelly3 serisi dijital kameralar yaygın makinesi görüş ve çeşitli görüntü elde etme alanlar.

Özellikleri

1.1.2MP Mono/renk endüstriyel kamera, 30fps

2. Mirco USB3.0 yüksek hızlı arayüzü, tak ve çalıştır, gerek harici güç kaynağı;

3. 32 M dahili donanım çerçeve tampon ile, emin olun hiçbir çerçeve kayıp, destek daha fazla kamera birlikte çalışmak;

4. destek GPIO opto-izole harici tetik, harici tetik gecikme ayarı etkilemez toplama kare hızı;

5. API tamamlandı sağlamak için kullanıcıların ikincil geliştirme, destek VC, VB ve diğer geliştirme dil;

6. destek Windows XP, Win7, Win8, Win10, 32 ve 64 bit işletim sistemleri, sürücü için Linux-Ubuntu ve Android işletim sistemi özelleştirilmiş olabilir;

7. hassas alüminyum alaşım kabuk, küçük boyutu 14 × 14 × 30mm, ağırlık 10g sadece.

Uygulama
JellyS serisi USB3.0 için endüstriyel kameralar ağırlıklı olarak tasarlanmış makinesi görüş ve çeşitli yüksek hızlı görüntü elde etme alanlar. Onlar jel görüntüleme için kullanılabilir, lisans görüntü yakalama, tıbbi tanı, mikroskobu görüntüleme, notlar görüntü yakalama, endüstriyel üretim hattı görüntü yakalama, parmak izi & palmprint görüntü yakalama, masaüstü görüntü, yüksek hızlı araç plaka yakalama, açık izleme, iris yakalama ve vb.

Özellikler
Modeli
MU3C120M/C
Renk/Mono
Mono/renk
Sensör tipi
CMOS
Sensör modeli
Aptina AR0135
Deklanşör
Küresel
Sensör boyutu
1/3 inç
Piksel boyutu
3.75 × 75μm
Max çözünürlük
1280x960
Çerçeve hızı
30fps
Tarama modu
Aşamalı tarama
Görüntü çıkışı
Mikro USB3.0
Güç kaynağı
USB3.0 güç kaynağı, 300 ~ 500mA @ 5 V
Çerçeve tampon
32 M Bit
Giriş/çıkış
Opto-izole GPIO, 1 kanal harici tetikleme girişi, 1 kanal flaş çıkışı, 1 kanal 5 V güç kaynağı giriş/çıkış
Ana fonksiyonu
Görüntü ekran, görüntü yakalama (bmp, jpg, tiff), video yakalama (kompresör isteğe bağlıdır)
Programlanabilir kontrol
Önizleme ve yakalama AOI, atlama/Binning modu, kontrast, parlaklık, doygunluk, gama, kazanç, pozlama, kötü piksel kaldırmak, odak değerlendirme, kullanıcı tanımlı seri numarası (0-255), donanım LUT (arama masa), donanım CCM (renk düzeltme)
Beyaz dengesi
Otomatik/manuel
Pozlama
Otomatik/manuel
Görüntü formatı
Destek 8bit, 24bit, 32bit görüntü önizleme ve yakalama, olarak kaydetmek "Jpeg", "Bmp", "Tiff" formatı
Sürücü desteği
ActiveX, Twain, DirectShow, VFW
Operasyon sistemi
Destek Windows XP/7/8/10 32 ve 64 bit işletim sistemi (Linux ve Android işletim sistemi özel geliştirme)
SDK
Destek VC, VB, C #, DELPHI geliştirme dil, destek LABVIEW, OPENCV, HALCON, MIL yazılım
Lens portu
M12
Çalışma sıcaklığı
0 °C ~ 60 °C
Depolama sıcaklığı
-30 °C ~ 70 °C
Kamera boyut
14mm (yükseklik) ×14mm (genişlik) ×30mm (uzunluk)
Kamera ağırlığı
10g (yüksek hassasiyetli CNC alüminyum alaşım kabuk)
Aksesuarları
Renk kameralar IR kesme filtresi ile gel (mono kamera filtre), 3 m ile USB kablosu fix vidalar, 6-pin Hirose GPIO konnektör, 1 CD ile yazılım ve SDK.
Depolama sıcaklığı
-30 °C ~ 70 °C
Kamera boyut
29mm (yükseklik) ×29mm (genişlik) ×30mm (uzunluk)
Kamera ağırlığı
45g (yüksek hassasiyetli CNC alüminyum alaşım kabuk)
Aksesuarları
Renk kameralar IR kesme filtresi ile gel (mono kamera filtre), 3 m ile USB kablosu fix vidalar, 6-pin Hirose GPIO konnektör, 1 CD ile yazılım ve SDK.

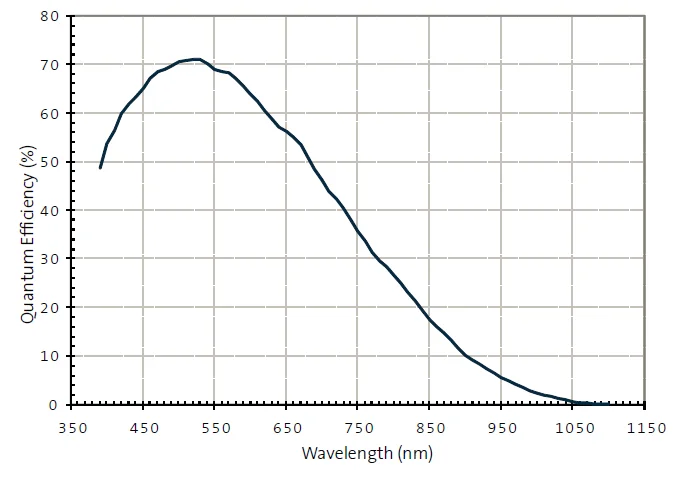

Spektral tepki eğrisi.

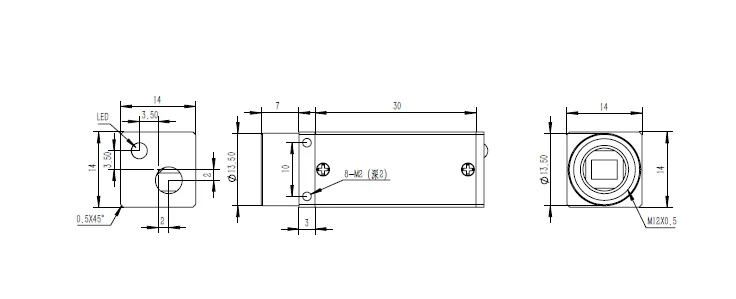

Boyut



GPIO tetik arayüzü giriş

Güç kaynağı giriş arayüzü.

Kamera USB3.0 otobüs güç tarafından desteklenmektedir, USB3.0 standart güç kaynağı olmalıdır 5V @ 900mA. Gerçek uygulamaları, bazen ev sahibi değil için yetersiz güç kaynağı, veya çünkü USB kablosu çok uzun, ya da çünkü anti-parazit gereksinimleri, kullanıcılar "5V_IN" kamera için güç kaynağı sağlamak için GPIO arayüzü. Istikrarlı sağlamak için çalışma kamera, güç gerektirir DC + 5 V, Min. = + 4.5 V, Max. = + 5.5 V; sürücü akımı> 1A.

GPIO giriş arayüzü

Aşağıdaki şekil şematik diyagramı GPIO giriş, giriş sinyali opto-çoğaltıcı tarafından yalıtımlı olmuştur TLP281. 200 ohm direnç kamera içinde seri bağlantı olduğunu. GPIO giriş arayüzü genellikle harici tetikleme girişi sinyal senkronizasyonu edinimi için çok kamera, aynı zamanda harici bir sinyal toplama olarak kullanılabilir, talimatları bakın SDK (yazılım geliştirme kiti) detaylı uygulamaları için.

TLP281 dönüşüm performans.

Kameranın dahili optocoupler VCC = 5 V, eğer varsa = 16mA, daha sonra harici tetikleme girişi yükselen kenar gecikme olduğunu 2us, düşen kenar gecikme 25us olduğunu;
Zaman kullanarak "TRIGGER_IN +" olarak tetik kaynağı, tetik elektrik seviye aralığı 0 V-+ 5 V. Eğer tetik kaynağı elektrik seviye dışında bu aralığı, harici bir akım sınırlayıcı direnç bağlı olmalıdır, optocoupler 10mA akımı altında çalışır. Sınırlayıcı direnç aşağıdaki gibi hesaplanır:
R = 100x(Vin-0.7)-R0
Vin olduğunu tetik kaynağı elektrik seviyesi
R0 kameranın iç serisi direnç 200 Ohm
R olduğunu gerekli harici serisi direnç.

Normal sıcaklıklar altında (0-+ 50 derece), maksimum çalışma akımı optocoupler 50mA olduğunu, standart çalışma akımı 10mA, aşarsa izin verilen maksimum akım, optokuplörler yanmış olabilir ..



GPIO çıkış arayüzü

Aşağıdaki şekil şematik diyagramı GPIO çıkış arayüzü, çıkış sinyali optocoupler aracılığıyla izole olmuştur TLP281, ile birleştiğinde bir NPN adyon büyütmek sürücü yeteneği; GPIO arayüzü çıkış kamera flaşı ışık sinyalleri için genellikle kullanılan, kullanıcılar aynı zamanda çıkış sinyali aracılığıyla SDK.
1.GPIO çalışma olarak normal bir IO çıkış.

Aşağıdaki şekil gösterir sıradan bağlantı zaman çıkış arayüzü normal IO çıkış olarak çalışmak, kullanıcı harici güç kaynağı sağlamak ve pull-up veya pull-aşağı dirençler.


Şekil, "güç" kullanıcı için güç kaynağı olduğunu, "WR_GPIO" olduğunu çıkış elektrik seviye sinyali hangi SDK içinde kullanıcı tarafından set olduğunu. "GPIO_OUTPUT" olduğunu çıkış sinyali, lütfen çıkış elektrik seviyesi 2 bağlantıları tam tersi olduğunu.

2. GPIO çıkış için sürücü harici yük.

GPIO çıkış arayüzü bir açık drenaj çıkışı, belirli sürücü yeteneği vardır doğrudan sürücü için bir küçük güç cihazı, aşağıdaki gibi şekil, bu bağlı 5 V LED işık belirten veya düşük güç flaş ışıkları.

3. GPIO çıkış arayüzü ile bağlı flaş ışık kontrolörü

Flaş tetik arayüzleri flaş ışık kontrolörü genellikle ayrılmıştır anahtarı tetik ve elektrik seviye tetik iki çeşit; tel bağlantı şeması aşağıdaki gibi:


Şekil, "güç" ve "GND" kullanıcı için harici güç kaynağı vardır, elektrik seviyesini flaş işık kumanda arayüzü gereksinimleri karşılamak gerekir.
