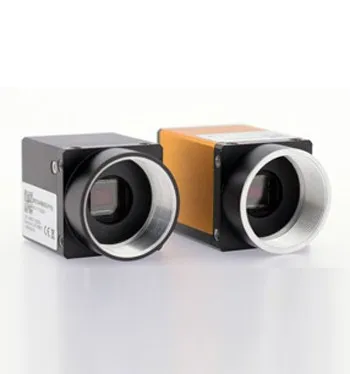

Jelly3 USB 3.0 endüstriyel kamera ile çerçeve tampon MU3S500M / C

FOB Referans Fiyat:En Yeni Fiyatı Alın
$1.400,00 - $1.800,00 / Adet
rapor Şüpheli Etkinlik
Genel Bakış
Hızlı Detaylar
Menşe Yeri:
Beijing, China
Marka adı:
Catchbest
Model Numarası:
MU3S500M/C (SGYYO)
Teori:
Stereo mikroskop
Boruiçi borusu:
Monoküler
sensör Modeli:
Sony IMX250
sensör boyutu:
Mono/Renk
piksel Boyutu:
3.45x3.45um
Max. Resolution:
2464x2056
Tedarik Gücü
Tedarik Gücü:
5000 Piece/Pieces per Month
Paketleme & Kargo
Paketleme Detayları
karton kutu
Liman
Beijing
Tedarik Süresi: :
within 2 weeks after get deposit
ürün Açıklaması

giriş

Jelly3 serisi USB 3.0 endüstriyel dijital kameralar son USB3.0 teknolojisi benimsenmesi, hızı çok daha hızlı USB2.0 dijital kameralar, 1.2MP gelen çözünürlük aralığı için 14.0MP. bu kameralar yüksek hassasiyet var, yüksek dinamik aralık, donanım çerçeve tampon ve yüksek hız özellikleri. Jelly3 serisi dijital kameralar yaygın makine vizyonu ve görüntü elde etme çeşitli alanlarda.



özellikler
1. Mirco USB3.0 Yüksek hızlı arayüz, bant genişliği 5 Gb/s olduğunu, tak ve çalıştır, gerek harici güç kaynağı;
2. With 32 M dahili donanım çerçeve tampon, emin olun hiçbir çerçeve kayıp, destek daha kameralar birlikte çalışmak;
3. Support optoizole GPIO harici tetik, harici tetikleme gecikme ayarı edinimi kare hızı etkilemez;
4. Provide kullanıcıların ikincil geliştirme için API tamamlandı, destek VC, VB ve diğer geliştirme dili;
5. Support Windows XP, Win7, Win8, Win10, 32 & 64 bit işletim sistemleri, sürücü Linux-Ubuntu ve Android Işletim Sistemi için özelleştirilebilir;
6. Precision alüminyum alaşım kabuk, küçük boyutu 29 × 29 × 30mm, ağırlık 45g.
7.3 m USB3.0 kablo fix vidalar ile birlikte gelir.

8. Support C-montaj arayüzü ve özelleştirmek lens arayüzü.

uygulama
Jelly3 serisi USB3.0 endüstriyel kameralar ağırlıklı olarak makine vizyonu için tasarlanmış ve çeşitli yüksek hızlı görüntü elde etme alanlar. onlar Jel görüntüleme için kullanılabilir, lisans görüntü yakalama, tıbbi tanı, mikroskopi görüntüleme, notlar görüntü yakalama, endüstriyel üretim hattı görüntü yakalama, parmak izi & palmprint görüntü yakalama, masaüstü görüntü, yüksek hızlı araç plaka yakalama, açık Izleme, iris yakalama ve vb.

özellikler
Model
MU3S500M/C (SGYYO)
renk/Mono
Mono/renk
sensör Tipi
CMOS
sensör Modeli
Sony IMX250
deklanşör
küresel
sensör Boyutu
2/3 inç
piksel Boyutu
3.45 × 45um
Max Çözünürlük
2464 × 2056
kare Hızı
35fps
nokta Frekansı
96 MHz
ADC Doğruluk
12 bit
SNR
40dB
dinamik Aralık
70dB
tarama Modu
progressive Scan
görüntü Çıkışı
mikro USB3.0, bant genişliği 5 Gb/s
güç Kaynağı
USB3.0 Güç Kaynağı, 300 & #65374; 500mA @ 5 V
çerçeve Tampon
32 M Bit
giriş/Çıkış
optoizole GPIO, 1 kanal harici tetikleme girişi, 1 kanal flaş çıkışı, 1 kanal 5 V güç kaynağı giriş/çıkış
ana Fonksiyon
görüntü ekranı, görüntü yakalama (bmp, jpg, tiff), video yakalama (kompresör isteğe bağlıdır)
programlanabilir Kontrol
önizleme ve yakalama AOI, ATLA/Binning modu, kontrast, parlaklık, doygunluk, gama, kazanç, pozlama, kötü piksel kaldırmak, odak Değerlendirme, kullanıcı tanımlı seri Numarası (0-255), donanım LUT (arama masa), donanım CCM (Renk Düzeltme)
beyaz Dengesi
otomatik/Manuel
pozlama
otomatik/Manuel
görüntü Formatı
destek 8bit, 24bit, 32bit Görüntü Önizleme ve Yakalama, " Jpeg " olarak kaydetmek, " Bmp ", " Tiff " formatında
sürücü Desteği
ActiveX, Twain, DirectShow, VFW
İşletim Sistemi
destek Windows XP/7/8/10 32 & 64 bit Işletim Sistemi (Linux ve Android Işletim sistemi özel geliştirme)
SDK
destek VC, VB, C #, DELPHI gelişmekte dil, destek LABVIEW, OPENCV, HALCON, MIL Yazılım
Lens Portu
C-montaj
çalışma Sıcaklığı
0 ° C ~ 60 ° C
depolama Sıcaklığı
-30 ° C ~ 70 ° C
kamera Boyut
29mm (yükseklik) ×29mm (genişlik) ×30mm (uzunluk)
kamera Ağırlığı
45g (Yüksek hassasiyetli CNC alüminyum alaşım kabuk)
aksesuarları
renkli kameralar IR kesme filtresi ile gel (mono kamera filtre yoktur), 3 m USB kablosu ile fix vidalar, 6-pin Hirose konektörü GPIO, 1 CD yazılım ve SDK ile.
modül Boyutu
27mm × 27mm × 22mm
kamera Ağırlığı
35g
aksesuarları
standart ile donatılmış kızılötesi filtre (mono kamera mevcut değil), 2 m USB kablosu ile fix vidalar, 6-pin Hirose konektörü GPIO, 1 CD yazılım ve SDK ile.
kutu Boyutu
118mm × 108mm × 96mm (uzunluk × genişlik × yükseklik)

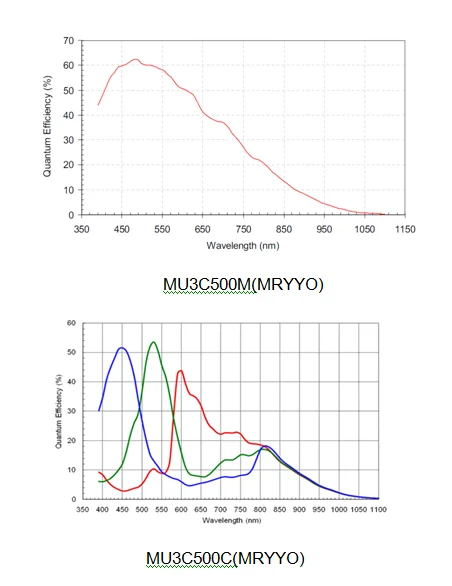

spektral Tepki Eğrisi.

boyut



GPIO Tetik arayüzü giriş

güç Kaynağı Girişi Arayüzü.

kamera USB3.0 Otobüs Güç tarafından desteklenmektedir, USB3.0 standart güç kaynağını 5V @ 900mA olmalıdır. fiili uygulamaları, bazen konak güç kaynağı için yetersiz değil, veya USB kablosu çok uzun olduğundan, veya çünkü anti-parazit gereksinimleri, kullanıcılar kullanabilirsiniz " 5V _ IN " GPIO arayüzü kamera için güç kaynağı sağlamak. kameranın çalışma istikrarlı sağlamak, güç gerektirir DC + 5 V, Min. = + 4.5 V, Max. = + 5.5 V; sürücü akımı > 1A.

GPIO Girişi Arayüzü

aşağıdaki şekil şematik diyagramı GPIO girişi, giriş sinyali opto-çoğaltıcı TLP281. tarafından yalıtımlı olmuştur 200 ohm direnç kamera içinde seri bağlantı olduğunu. GPIO giriş arayüzü için kullanılan genellikle harici tetikleme girişi sinyal senkronizasyonu edinimi için çok kamera, ayrıca harici bir sinyal edinimi olarak kullanılabilir, talimatlara bakın in SDK (yazılım geliştirme Kiti) detaylı uygulamalar için.

TLP281 dönüşüm performans.

kameranın dahili optocoupler VCC = 5 V, eğer VARSA = 16mA, daha sonra harici tetikleme girişi Yükselen kenar Gecikme 2us olduğunu, düşen kenar Gecikme 25us olduğunu;
kullanırken IÇINDE " TETIK _ + " tetik kaynağı olarak, tetik elektrik seviye aralığı 0 V-+ 5 V olduğunu. tetik kaynağı elektrik seviye ise bu aralığın dışında olduğunu, harici bir akım sınırlayıcı direnç bağlanmalıdır, optocoupler 10mA akımı altında çalışır. sınırlayıcı direnç aşağıdaki gibi hesaplanır:
R = 100 x (Vin-0.7)-R0
Vin Tetik kaynağı elektrik düzeyde olduğunu
R0 kameranın dahili serisi direnç 200 Ohm
gerekli harici serisi direnç R olduğunu.

normal sıcaklıklar altında (0-+ 50 derece), maksimum çalışma akımı optocoupler 50mA olduğunu, standart çalışma akımı 10mA olduğunu, izin verilen maksimum akım aşarsa, optokuplörler yanmış olabilir ..



GPIO Çıkış Arayüzü

şematik diyagramı aşağıdaki şekil GPIO çıkış arayüzü, TLP281 optocoupler aracılığıyla çıkış sinyali izole edilmiştir, bir ile birleştiğinde NPN adyon büyütmek sürücü yeteneği; GPIO arayüzü genellikle çıkış kamera flaş işık sinyalleri için kullanılır, kullanıcılar ayrıca çıkış sinyali aracılığıyla SDK.
1.GPIO normal IO çıkış olarak çalışmak.

aşağıdaki şekil gösterir sıradan bağlantı olduğunda çıkış arabirimi olarak çalışmak normal IO çıkışı, kullanıcı harici güç kaynağı sağlamak gerekiyor ve pull-up veya açılan dirençleri.


rakam, " GÜÇ " kullanıcı için güç kaynağı olduğunu, " _ " GPIO WR çıkış elektrik seviye sinyali SDK içinde hangi kullanıcı tarafından ayarlanır. " _ GPIO çıkış sinyali ÇıKıŞı " olduğunu, çıkış elektrik seviye lütfen unutmayın of 2 bağlantıları tam tersi olduğunu.

2. GPIO çıkış sürücü harici yük.

GPIO çıkış arayüzü bir açık drenaj çıkışı, belirli doğrudan sürücü için sürücü yeteneği vardır bir küçük güç cihazı, aşağıdaki gibi şekil, 5 V LED işık belirten bağlandığında veya düşük güç flaş ışıkları.

3. GPIO çıkış arayüzü ile bağlı flaş ışık kontrolörü

flaş tetik flaş ışığı denetleyici arayüzleri genellikle bölünmüş elektrik seviye tetik anahtarı tetik ve içine iki çeşit; tel bağlantı şeması aşağıdaki gibidir:


rakam, " GÜÇ " ve GND " kullanıcı için harici güç kaynağı vardır, elektrik seviyesini flaş ışığı denetleyici arayüzü gereksinimlerini karşılamak gerekir.
